Tujuan Praktikum
1. Mahasiswa dapat menkonfigurasi Router
2. Mahasiswa dapat megkoneksikan komputer 1 dengan yang lain dengan router.
3. Mahasiswa dapat melakukan uji koneksi dari hasil praktikum ini.

Pendahuluan
Router adalah perangkat network yang digunakan untuk menghubungkan beberapa network, baik network yang sama maupun berbeda dari segi teknologinya seperti menghubungkan network yang menggunakan topologi Bus, Star dan Ring. Router minimal memiliki 2 network interface.
Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk

menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Fungsi utama Router adalah merutekan paket (informasi). Sebuah Router memiliki kemampuan Routing, artinya Router secara cerdas dapat mengetahui kemana rute perjalanan informasi (paket) akan dilewatkan, apakah ditujukan untuk host lain yang satu network ataukah berada di network yang berbeda.
Jika paket-paket ditujukan untuk host pada network lain maka router akan meneruskannya ke network tersebut. Sebaliknya, jika paket-paket ditujukan untuk host yang satu network maka router akan menghalangi paket-paket keluar.

Alat dan Bahan
1. 3 Buah router
2. 3 Buah switch
3. 6 Buah PC
4. 6 Buah kabel straight
5. 2 kabel Serial

Langkah Praktikum
Buatlah topologi di bawah ini dan ketentuan IP addressnya:

Jika semua sudah di pasang sesuai skema di atas, langsung saja konfigurasikan semua router pada tiap PC. Sebelumnya kita harus masuk ke Putty terlebih dahulu seperti pada gambar di bawah ini:

Pertama masuk ke device manager terlebih dahulu, lalu liat pada PORT (USB) keberapa yg terkoneksi, jika sudah baru lah kita langsung masuk saja ke PUTTY

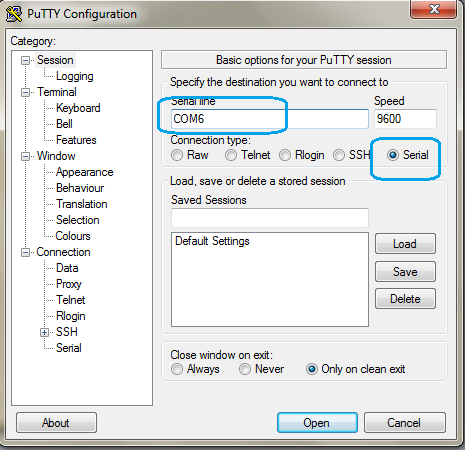

note: pilih conection type "Serial" lalu ganti serial line menjadi COM Usb yang tadi terkoneksi pada devices manager.

note: 1. Pilih category "serial". 2. ganti flow control menjadi "none". 3. pilih "Open"

Jika sudah pilih open maka akan muncul seperti di bawah ini:

Setelah berhasil masuk ke Putty, ketikan syntax dibawah ini :

Router (config)#hostname R1

R1(config)#enable secret class

R1(config)#no ip domain-lookup

R1(config)#line console 0

R1(config-line)#password cisco

R1(config-line)#login

R1(config-line)#line vty 0 15

R1(config-line)#password cisco

R1(config-line)#login

R1(config-line)#end

R1#copy running-config startup-config

Selanjutnya mengkonfigurasi IP Router untuk router 1:

R1#configure terminal

R1(config)#gigabit Ethernet 0/0

R1(config)#ip address 172.16.3.1 255.255.255.0

R1(config)#no shutdown

R1(config)#end

R1#configure terminal

R1(config)#interface serial 0/0/0

R1(config)#ip address 172.16.2.1 255.255.255.0

R1(config)#clock rate 64000

R1(config)#no shutdown

Selanjutnya mengkonfigurasi IP Router untuk router 2:

R2#configure terminal

R2(config)#gigabit Ethernet 0/0

R2(config)#ip address 172.16.1.1 255.255.255.0

R2(config)#no shutdown

R2(config)#end

R2#configure terminal

R2(config)#interface serial 0/0/0

R2(config)#ip address 172.16.2.2 255.255.255.0

R2(config)#clock rate 64000

R2(config)#no shutdown

R2(config)#end

R2#configure terminal

R2(config)#interface serial 0/0/1

R2(config)#ip address 172.16.1.2 255.255.255.0

R2(config)#clock rate 64000

R2(config)#no shutdown

Selanjutnya mengkonfigurasi IP Router untuk router 3:

R3#configure terminal

R3(config)#gigabit Ethernet 0/0

R3(config)#ip address 192.168.2.1 255.255.255.0

R3(config)#no shutdown

R3(config)#end

R3#configure terminal

R3(config)#interface serial 0/0/1

R3(config)#ip address 192.168.1.1 255.255.255.0

R3(config)#clock rate 64000

R3(config)#no shutdown

R3(config)#end

Langkah terakhir adalah mengatur IP Satitc pada semua router

Router 1

R1#configure terminal

R1(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.2

R1(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.2

R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.2

Router 2

R2#configure terminal

R2(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.1

R2(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1

Router 3

R3#configure terminal

R3(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.2

R3(config)#ip route 172.16.3.0 255.255.255.0 192.168.1.2

Hasil Praktikum

Untuk mengetahui apakah hasil praktikum telah berjalan baik dan benar maka kita cek dengan cara melakukan ping. Apabila ping itu berhasil seperti pada gambar di bawah ini maka konfigurasi yang telah kita lakukan tadi telah berhasil.
