Laporan Praktikum 9 : Routing

I.                  Tujuan

-          Mahasiswa dapat mengkonfigurasi Router menjadi Directly, Dynamic dan Static Routing.

-          Mahasiswa memahami apa itu Directly Routing, Dynamic Routing dan Static Routing.

II.               Dasar Teori

·        Router

Router adalah alat yang dapat menghubungkan dua atau lebih jaringan komputer yang berbeda. Pada dasarnya router adalah sebuah alat pada jaringan komputer yang bekerja di network layer pada lapisan OSI. Pada router terdapat routing table yaitu tabel yang berisi alamat-alamat jaringan yang dibutuhkan untuk menentukan tujuan dari paket-paket data yang akan dilewatkan.

Router sendiri terdiri dari dua macam yaitu buatan dari vendor dan memanfaatkan komputer yang kita miliki dirumah untuk dijadikan router. Beberapa vendor router yang ada dipasaran adalah Cisco, 3com dan lain-lain.

·        Routing

Routing adalah sebuah proses untuk meneruskan paket-paket jaringan dari satu jaringan ke jaringan lainnya melalui sebuah internetwork. Routing juga dapat merujuk kepada sebuah metode penggabungan beberapa jaringan sehingga paket-paket data dapat hinggap dari satu jaringan ke jaringan selanjutnya. Untuk melakukan hal ini, digunakanlah sebuah perangkat jaringan yang disebut sebagai router.

Router-router tersebut akan menerima paket-paket yang ditujukan ke jaringan di luar jaringan yang pertama, dan akan meneruskan paket yang ia terima kepada router lainnya hingga sampai kepada tujuannya.

Secara umum ada 3 kategori routing, yaitu :

Directly Routing

Directly Routing yaitu tujuan paket data berada dikirmkan dari satu router ke router yang lain yang bersebelahan atau dengan kata lain host tujuan berada pada jaringan fisik yang sama, apabila pada Comand Line  dirouter dilambangkan dengan huruf C yang berarti Directly Connected.

Dynamic Routing

Routing ini menggunakan protokol routing yang dapat menentukan sendiri route berdasarkan situasi dan kondisi setiap saat. Dynamic routing cocok digunakan untuk network yang memiliki banyak rute/jalur.

Static Routing

Routing ini memerlukan campur tangan network administrator dalam penentuan route. Static routing cocok untuk kondisi network yang hanya memiliki sebuah rute/jalur.

III.            Alat dan Bahan

Praktikum kali ini hanya menggunakan sebuah Laptop dan  Software Cisco Packet Tracer 5.3.2.

IV.           Langkah Praktikum

Cisco Paket Tracer

·         Membuat Simulasi jaringan Directly Routing

Silahkan download skema sekaligus desain jaringan ini. Klik Disini

Buka hasil download tersebut.

Klik R1 – CLI - lalu ketikan syntax dibawah ini :

Password:cisco
R1>enable
Password: class
R1#configure terminal
R1(config)#interface FastEthernet 0/0
R1(config-if)#no shutdown
R1(config-if)#end

Lalu ketikan syntax di bawah ini pada R1 juga :

R1#configure terminal
R1(config)#interface Serial 0/0/0
R1(config-if)#no shutdown
R1(config-if)#end

Klik R2 – CLI – lalu ketikan syntax dibawah ini :

Password:cisco
R2>enable
Password: class
R2#configure terminal
R2(config)#interface FastEthernet 0/0
R2(config-if)#no shutdown
R2(config-if)#end

Lalu ketikan syntax dibawah ini pada R2 juga :

R2#configure terminal
R2(config)#interface Serial 0/0/0
R2(config-if)#no shutdown
R2(config-if)#end

·         Membuat Simulasi Jaringan Dynamic Routing

Silahkan download skema sekaligus desain jaringan ini. Klik Disini

Buka hasil download tersebut.

Konfigurasi RIP pada R2. Klik R2 – CLI – ketikan syntax dibawah ini :

Password:cisco
R2>enable
Password: class
R2#configure terminal
R2(config)#router RIP
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.3.0
R2(config-router)#network 192.168.7.0
R2(config-router)#end

Konfigurasi RIP pada R3. Klik R3 – CLI – ketikan syntax dibawah ini :

Password:cisco
R3>enable
Password: class
R3#configure terminal
R3(config)#router RIP
R3(config-router)#network 192.168.3.0
R3(config-router)#network 192.168.4.0
R3(config-router)#network 192.168.5.0
R3(config-router)#end

Konfigurasi RIP pada R4. Klik R4 – CLI – ketikan syntax dibawah ini :

Password:cisco
R4>enable
Password: class
R4#configure terminal
R4(config)#router RIP
R4(config-router)#network 192.168.5.0
R4(config-router)#network 192.168.6.0
R4(config-router)#network 192.168.7.0
R4(config-router)#end

Konfigurasi Static Route pada R2. Klik R2 – CLI – ketikan syntax dibawah ini :

R2#configure terminal
R2(config)#ip route 192.168.1.0 255.255.255.0 FastEthernet 0/0
R2(config)#end



·         Membuat Simulasi Jaringan Static Routing

Silahkan download skema sekaligus desain jaringan ini. Klik Disini

Buka hasil download tersebut.

Konfigurasi Static route pada R3. Klik R3 – CLI – ketikan syntax dibawah ini :

Password:cisco

R3>enable

Password: class

R3#configure terminal

R3(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1

R3(config)#end

Konfigurasi Static route pada R1. Klik R1 – CLI – ketikan syntax dibawah ini :

Password:cisco

R1>enable

Password: class

R1#configure terminal

R1(config)#ip route 192.168.3.0 255.255.255.0 FastEthernet 0/1

R1(config)#end

Konfigurasi Static route pada R2. Klik R2 – CLI – ketikan syntax dibawah ini :

Password:cisco

R2>enable

Password: class

R2#configure terminal

R2(config)#ip route 192.168.1.0 255.255.255.0 FastEthernet 0/0

R2(config)#end



V.              Hasil

·         Hasil Simulasi Jaringan Directly Routing

Ping PC1 ke PC3. Klik PC1 – Desktop – Command Prompt

Ketik ping 192.168.3.10

Hasilnya pasti RTO atau Destination host unreachable.

Agar hasilnya bisa Reply. Klik R1 – CLI – ketikan syntax dibawah ini :

Password:cisco

R1>enable

Password:class

R1#configure terminal

R1(config)#ip route 192.168.3.0 255.255.255.0 serial 0/0/0

R1(config)#end

Klik R2 – CLI – ketikan syntax dibawah ini :

Password:cisco

R1>enable

Password:class

R1#configure terminal

R1(config)#ip route 192.168.1.0 255.255.255.0 serial 0/0/0

R1(config)#end

Kirim pesan dari PC1 ke PC3.

Apabila hasilnya Succesfull, berarti simulasi jaringan ini sudah berjalan dengan baik dan benar.

·         Hasil Simulasi Jaringan Dynamic Routing

Lihat PT Activity, jika presentasinya sudah 100% berarti simulasi jaringan ini sudah berjalan baik dan benar.

·         Hasil Simulasi Jaringan Static Routing

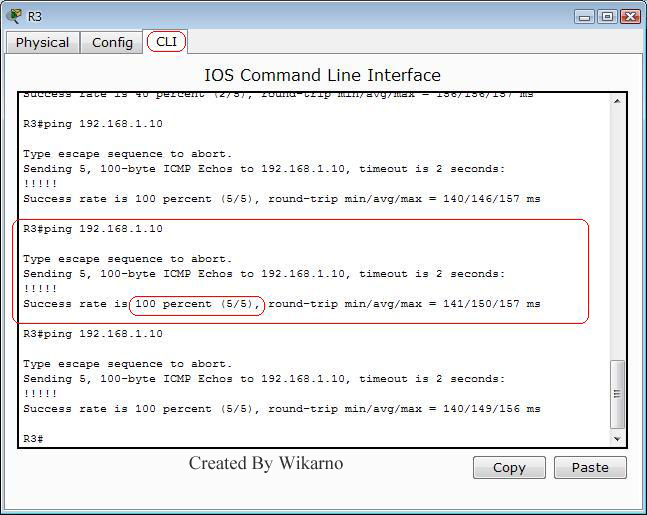

Untuk mengecek apakah Simulasi Jaringan yang sudah dibuat berjalan dengan baik atau tidak. Klik R3 – CLI – ping 192.168.1.10

Apabila Success rate-nya 100% maka Simulasi jaringan yg sudah dibuat berjalan dengan baik dan benar.

Laporan Ini Disusun Oleh :

Nama : Wikarno

NIM : 11615001

Kelas : 2A
